Une alimentation d’antenne fournit, par le câble coaxial, le courant nécessaire au préamplificateur TNT ou à certains équipements actifs de distribution. Son choix dépend d’abord de la tension attendue, de la consommation du matériel alimenté, du passage du courant dans le réseau et du nombre de sorties utiles. Une alimentation inadaptée peut provoquer une panne totale, des décrochages intermittents ou une dégradation difficile à distinguer d’un défaut de réception. Voici comment la sélectionner, la raccorder et la contrôler méthodiquement.
Ce que fait réellement une alimentation d’antenne
L’alimentation injecte une tension continue dans le câble coaxial sans interrompre le passage des fréquences de télévision. Elle permet ainsi de faire fonctionner un préamplificateur placé près de l’antenne, souvent dans les combles ou directement sur le mât, sans tirer un conducteur électrique séparé jusqu’à cet emplacement.
Le boîtier réunit généralement une entrée venant du préamplificateur et une ou plusieurs sorties vers les téléviseurs ou la distribution. À l’intérieur, un circuit sépare le courant continu du signal radiofréquence. Le courant remonte vers l’équipement actif, tandis que le signal reçu descend vers les prises.
Cette fonction ne doit pas être confondue avec celle d’un amplificateur. L’alimentation fournit l’énergie ; le préamplificateur apporte le gain en dB. Installer un bloc d’alimentation plus généreux en courant ne crée donc pas davantage de gain. Cela évite seulement que l’équipement alimenté manque d’énergie lorsqu’il fonctionne dans les conditions prévues.
Le vocabulaire mérite aussi une clarification. Le mot alimentation, nom féminin, possède plusieurs définitions et plusieurs synonymes selon le contexte. Dans les contenus consacrés à la santé ou à la nutrition, il désigne la consommation d’aliments, l’apport en nutriments ou un régime alimentaire comprenant des aliments d’origine animale ou végétale, des fruits et légumes, et différentes formes d’habitudes alimentaires. Ici, il s’agit exclusivement d’alimentation électrique pour la réception TV, sans rapport avec une alimentation saine, la manière de manger ou le mode de vie.
Partir de l’équipement à alimenter
La bonne référence est celle qui respecte les caractéristiques électriques du préamplificateur. La tension nominale doit correspondre exactement à celle prévue par le fabricant, et le courant disponible doit couvrir le besoin du montage. Une ressemblance entre deux connecteurs ou deux boîtiers ne garantit aucune compatibilité.
Avant de choisir, relevez sur le préamplificateur ou sa documentation :
- la tension d’alimentation attendue ;
- le courant consommé ;
- la polarité du courant injecté dans le coaxial ;
- la plage de fréquences traversée ;
- le type de connecteur utilisé ;
- la présence éventuelle d’un réglage de gain ;
- les conditions de raccordement indiquées par le fabricant.
Le courant annoncé par l’alimentation représente sa capacité disponible, non une quantité imposée en permanence au préamplificateur. L’équipement prélève ce dont il a besoin dans les limites du bloc. Une capacité insuffisante peut entraîner un fonctionnement instable, tandis qu’une capacité supérieure ne compense jamais une tension incorrecte.
Évitez également d’associer des appareils uniquement parce qu’ils appartiennent à la même famille de produits. Deux préamplificateurs TNT peuvent demander des conditions différentes. La fiche technique du récepteur alimenté reste la donnée décisive, bien avant le gain affiché sur l’emballage.
Comprendre le trajet du courant dans la distribution
Le courant continu doit pouvoir circuler depuis l’injecteur jusqu’au préamplificateur. Chaque coupleur, répartiteur, dérivateur, prise et raccord intermédiaire peut autoriser ou bloquer ce passage. Le schéma électrique du réseau compte donc autant que le choix du boîtier.
Un montage simple suit ce trajet :
- L’antenne reçoit les multiplex TNT.

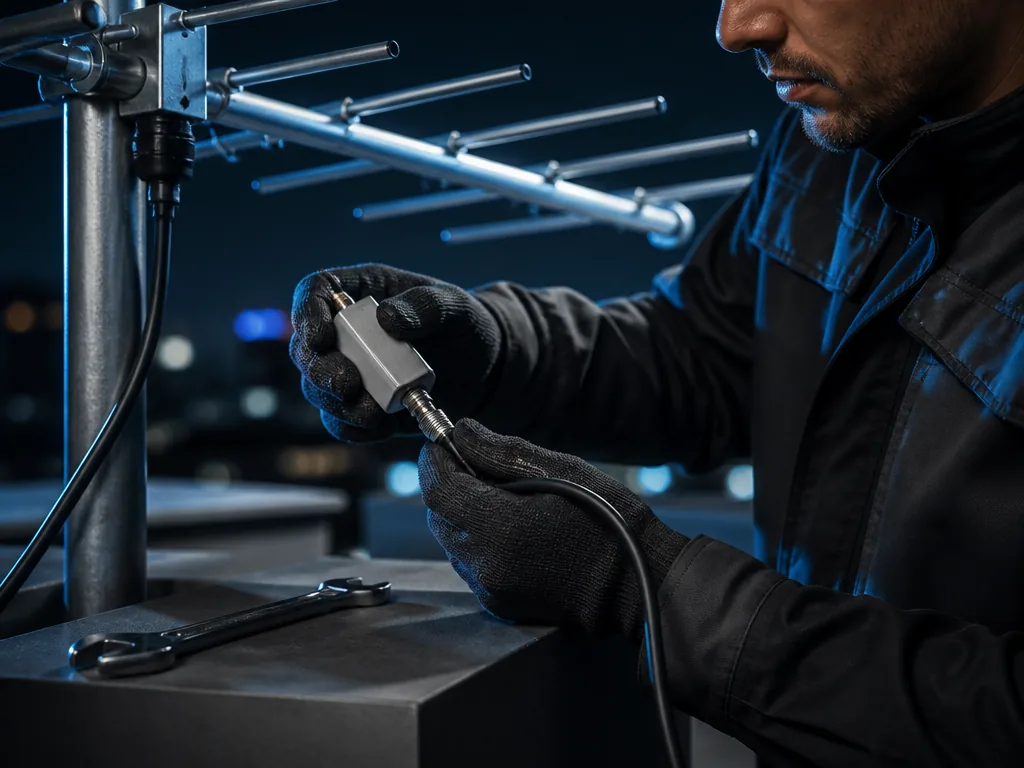

- Le préamplificateur traite le signal au plus près de l’antenne.
- Le câble coaxial transporte simultanément le signal descendant et le courant montant.
- L’alimentation injecte le courant sur le conducteur central du coaxial.
- La sortie alimente directement une prise ou rejoint la distribution.
Sur un réseau comportant plusieurs branches, le passage du courant demande davantage d’attention. Certains répartiteurs ne laissent circuler le continu que sur une sortie identifiée. D’autres autorisent le passage sur plusieurs voies, tandis que certains le bloquent entièrement. Un simple déplacement de câble peut alors couper l’alimentation du préamplificateur.
| Configuration | Point à contrôler | Risque principal | Choix adapté |
|---|---|---|---|
| Une antenne, une prise | Compatibilité électrique directe | Inversion entrée-sortie | Injecteur simple |
| Une antenne, plusieurs prises | Pertes d’insertion et passage du continu | Préamplificateur non alimenté après répartition | Alimentation avec sorties adaptées ou répartition compatible |
| Coupleur terrestre et satellite | Chemin du courant sur chaque branche | Tension envoyée vers le mauvais équipement | Coupleur avec passages clairement identifiés |
| Réseau existant non documenté | Continuité du conducteur central | Blocage par une prise ou un accessoire | Contrôle élément par élément |
Ne supposez pas qu’un accessoire passif laisse passer le courant parce qu’il laisse passer l’image. Les fréquences TV peuvent traverser un composant dont le chemin continu est volontairement isolé. Consultez son marquage et, en cas de doute, contrôlez la continuité hors tension.
Une alimentation ne corrige pas un mauvais signal
Trois prises fonctionnent, une autre décroche après l’ajout d’un répartiteur : le manque de niveau peut venir des pertes de distribution. Mais si le signal est déjà bruité à la sortie de l’antenne, alimenter un préamplificateur revient surtout à amplifier un défaut existant.
Le diagnostic doit séparer quatre situations :
- Champ reçu insuffisant : l’antenne, son emplacement, sa directivité ou son orientation sont à revoir.
- Qualité dégradée dès le captage : un brouillage, un écho ou un obstacle affecte le rapport signal/bruit.
- Pertes après l’antenne : le câble, les raccords, le coupleur et le répartiteur réduisent la marge de réception.
- Saturation : un gain excessif ou un niveau d’entrée trop élevé dégrade la réception malgré une mesure de niveau apparemment confortable.
Un niveau élevé ne signifie donc pas toujours un bon signal. La saturation peut produire les mêmes mosaïques et coupures qu’un manque de niveau. La qualité du signal et la marge avant décrochage sont plus instructives qu’une recherche systématique du gain maximal.
Mesurez d’abord à la sortie de l’antenne, puis après le préamplificateur, l’alimentation, la répartition et la prise la plus défavorisée. Cette progression révèle l’endroit où le réseau perd sa marge. Sans elle, remplacer successivement l’antenne, le préamplificateur et l’alimentation relève davantage de la loterie d’atelier que du diagnostic.
Choisir entre une ou plusieurs sorties
Une alimentation à plusieurs sorties peut simplifier une petite distribution, mais elle ne remplace pas automatiquement une architecture conçue avec un répartiteur. Le bon choix dépend du nombre de prises, de leur implantation et des pertes cumulées jusqu’à la prise la plus éloignée.
Avec une sortie unique, le réseau reste lisible : l’alimentation injecte le courant, puis un répartiteur dimensionné distribue le signal. Cette configuration facilite le remplacement d’un élément et permet de choisir précisément les pertes d’insertion, le nombre de voies et le passage éventuel du continu.
Un modèle à plusieurs sorties réduit le nombre de boîtiers et de raccords. Il convient lorsque ses caractéristiques de distribution correspondent réellement au chantier. Il faut toutefois vérifier si les sorties sont équivalentes, si elles sont découplées et comment le courant circule entre elles.
Ne choisissez pas sur le seul nombre de connecteurs visibles. Tracez le réseau jusqu’à chaque téléviseur, estimez l’atténuation du câble et ajoutez les pertes des accessoires. La branche la plus défavorisée détermine la marge nécessaire ; les branches courtes, elles, peuvent révéler un risque de niveau excessif.
Soigner le raccordement et l’emplacement
L’alimentation doit rester dans un endroit sec, accessible et ventilé. Elle n’a pas vocation à être installée sur le mât ou exposée aux infiltrations, sauf conception expressément prévue pour cet environnement. Le préamplificateur extérieur, lui, doit bénéficier d’un capot adapté et de raccords correctement protégés.
La préparation des connecteurs F influence directement la fiabilité :
- le conducteur central doit être droit et propre ;
- aucun brin de tresse ne doit toucher l’âme ;
- le blindage doit rester continu autour du câble ;
- le connecteur doit correspondre au diamètre du coaxial ;
- le serrage doit assurer le contact sans déformer le câble ;
- les raccords exposés doivent recevoir une protection d’étanchéité adaptée.
Un brin de tresse contre l’âme crée un court-circuit qui peut mettre l’alimentation en protection. Le symptôme ressemble alors à une panne du boîtier : voyant éteint, préamplificateur inactif et absence d’amélioration du niveau. Débranchez les départs un par un pour isoler la branche fautive avant de condamner l’appareil.
Prévoyez enfin un accès raisonnable au bloc. Le cacher derrière un doublage rend les contrôles et remplacements inutilement pénibles. Une alimentation accessible, un étiquetage clair des câbles et un schéma de distribution font gagner plus de temps qu’un gain annoncé sans contexte.
Diagnostiquer une panne sans remplacer au hasard
Commencez par confirmer que la tension atteint réellement le préamplificateur. Un voyant allumé sur le bloc indique au mieux que celui-ci reçoit du secteur ; il ne prouve ni la continuité du coaxial ni le passage du courant à travers tous les accessoires.
Procédez dans cet ordre :
- Coupez l’alimentation et inspectez les connecteurs, raccords et traces d’humidité.
- Identifiez l’entrée reliée au préamplificateur et les sorties dirigées vers les récepteurs.
- Déconnectez la distribution pour tester le trajet le plus court possible.
- Contrôlez la présence de tension avec un appareil de mesure adapté.
- Rebranchez chaque accessoire successivement afin de repérer celui qui bloque ou met en défaut le circuit.
- Comparez ensuite le niveau et la qualité du signal avec et sans amplification active.
Si la tension disparaît dès qu’un câble est raccordé, recherchez un court-circuit ou un équipement incompatible. Si elle reste présente mais que le gain attendu n’apparaît pas, le préamplificateur, son raccordement ou son sens de montage devient suspect. Si le niveau augmente tandis que la qualité baisse, examinez plutôt la saturation ou le captage initial.
Travaillez hors tension pour toute modification du coaxial. Cette précaution protège le matériel et évite qu’un brin de blindage déplacé pendant le montage ne provoque un défaut fugitif, particulièrement agaçant lorsqu’il disparaît dès que l’on sort l’appareil de mesure.
Cas particulier de la réception satellite
En satellite, le coaxial transporte aussi une alimentation télécommandée, mais sa fonction dépasse souvent la simple mise sous tension. Le démodulateur pilote le LNB et participe à la sélection de la polarisation verticale ou horizontale, ainsi qu’au choix de la plage de réception selon l’architecture utilisée.
Il ne faut donc pas insérer au hasard une alimentation prévue pour un préamplificateur TNT sur une liaison entre un démodulateur et un LNB. Un coupleur terrestre-satellite doit orienter correctement les fréquences et le courant, sans envoyer une tension vers une branche qui ne doit pas la recevoir.
Dans une installation mixte, vérifiez :
- quel appareil fournit la tension ;
- quelles voies du coupleur la laissent passer ;
- si un autre équipement injecte déjà du courant ;
- si le répartiteur satellite autorise la commande depuis la bonne sortie ;
- si l’architecture permet réellement plusieurs récepteurs indépendants.
Avant de suspecter le bloc électrique, contrôlez également le pointage de parabole, la fixation, la contre-polarisation du LNB et la stabilité sur un transpondeur de référence. Une tension correcte ne compense pas un pointage imprécis, pas plus qu’un préamplificateur TNT ne corrige une antenne mal orientée.
Éviter les associations de matériel incohérentes
L’erreur la plus fréquente consiste à raisonner par connecteur plutôt que par fonction. Une prise F commune à plusieurs appareils ne dit rien de la tension, du sens de passage du courant ou de la bande traitée. La compatibilité doit être électrique, radiofréquence et mécanique à la fois.
Méfiez-vous notamment des anciennes alimentations conservées dans un atelier sans étiquette lisible. Leur boîtier peut sembler approprié, mais leur tension, leur polarité ou leur capacité ne correspondent pas nécessairement au nouveau préamplificateur. Une remise en service improvisée peut masquer le diagnostic ou endommager l’équipement raccordé.
La même prudence s’applique aux alimentations réglables et aux adaptateurs génériques. Ils ne deviennent pertinents que lorsque leurs caractéristiques sont vérifiées et que l’injection coaxiale est correctement réalisée. Un modèle spécifiquement prévu pour le matériel installé reste le choix le plus lisible pour la maintenance future.
Une alimentation d’antenne se choisit donc comme un maillon du réseau, pas comme un accessoire isolé. La priorité va à la compatibilité électrique, au trajet du courant et à la marge disponible à la dernière prise. Sur le terrain, mesurez avant de remplacer : vous saurez si le défaut vient du captage, de l’injection, de la distribution ou d’un excès de gain. Cette méthode prépare aussi les évolutions du réseau, notamment l’ajout de prises ou le passage à une distribution terrestre et satellite combinée.
Questions fréquentes
Quelles sont les alimentations utilisées dans un réseau TV ?
On distingue principalement les blocs destinés aux préamplificateurs terrestres, les injecteurs de courant séparés et l’alimentation télécommandée fournie par un démodulateur satellite. Choisissez selon la tension, la polarité, le courant requis, les fréquences traversées et l’architecture de distribution.
Peut-on laisser une alimentation d’antenne branchée en permanence ?
Oui, lorsqu’elle est conçue pour cet usage, correctement ventilée et installée dans un environnement adapté. Une chauffe anormale, une odeur, un boîtier endommagé ou des coupures répétées imposent toutefois sa mise hors tension et le contrôle du réseau.
Peut-on utiliser deux alimentations sur le même câble coaxial ?
Évitez toute double injection tant que le schéma du réseau ne prévoit pas explicitement son isolement. Deux sources de tension reliées sans dispositif adapté peuvent se contrarier ou endommager les équipements.
Une alimentation défectueuse peut-elle faire disparaître seulement certaines chaînes ?
Oui. Un préamplificateur mal alimenté peut fonctionner de manière instable et réduire différemment la marge des multiplex. Vérifiez néanmoins le champ reçu, la qualité du signal et les pertes par fréquence avant d’attribuer la panne au seul bloc d’alimentation.
